#AI 반도체 대란
현재 글로벌 AI 산업은 거대한 자본력만으로는 돌파할 수 없는 거대한 물리적 장벽에 직면했다.
전 세계 빅테크 기업들이 천문학적인 예산을 쏟아붓고 있음에도, 핵심 연산 장치를 구하지 못해 발만 구르는 실정이다.
불과 1~2년 전만 해도 AI 산업의 성장을 가로막는 주요 병목 지점은 데이터센터의 전력 부족이나 칩을 포장하는 첨단 패키징 기술이었다.
하지만 이제 시장의 상황은 완전히 달라졌다.
우리는 반도체의 기초 원판인 ‘웨이퍼’ 자체가 턱없이 부족해진, 역사상 유례없는 ‘순수 실리콘 공급난(Silicon Shortage)’ 시대의 한가운데로 진입했다.
본 글에서는 최신 산업 데이터를 바탕으로 전 세계적인 연산 능력(Compute) 부족 사태가 왜 걷잡을 수 없이 악화되고 있는지 그 근본 원인을 심층 분석한다.
폭발하는 토큰 수요와 무의미해진 투자금
최근 스스로 상황을 판단하고 목표를 수행하는 ‘에이전틱(Agentic) AI’ 기술이 급부상하면서, 데이터 처리의 기본 단위인 ‘토큰’ 수요가 기하급수적으로 폭발하고 있음.
유명 AI 기업인 앤트로픽(Anthropic)은 자사 인공지능 서비스 ‘클로드 코드(Claude Code)’를 도입한 지 단 한 달 만에 막대한 규모의 연간반복매출(ARR)을 추가로 달성하는 기염을 토했음.
만약 이들에게 연산을 뒷받침할 서버 인프라가 충분히 확보되어 있었다면, 그 수익 규모는 지금보다 훨씬 더 거대했을 것임.
지난 수년간 글로벌 전역에서 대규모 AI 인프라 구축이 발 빠르게 진행되었음에도 불구하고, 시장에서 즉시 사용할 수 있는 컴퓨팅 자원은 여전히 극도로 희귀함.
심지어 출시된 지 2세대가 지난 구형 모델인 엔비디아의 호퍼(Hoppers) GPU조차 클라우드 임대 가격이 꺾이기는커녕 계속해서 치솟고 있음.
신규 클라우드 서비스 제공업체들이 보유한 소규모 서버 클러스터 물량조차 이미 수년 치 예약이 꽉 잠겨 있는 상태임.
이러한 극단적인 공급 부족 환경은 초거대 데이터센터를 운영하는 하이퍼스케일러(Hyperscaler)들의 설비투자(Capex) 계획을 전면적으로 수정하게 만들었음.
미래 이윤을 위해 막대한 자본을 지출해야 하는 상황 속에서 특히 구글의 행보가 돋보임.
구글의 2026년 설비투자 예상치는 기존 전망치 대비 약 2배 가까이 폭등하며 시장에 큰 충격을 주었음.
빅테크 기업들은 당장이라도 수십조 원의 자본을 추가 투입할 의지와 자금력을 갖추고 있음.
하지만 연산 처리를 담당하는 첨단 로직 반도체와 초고속 메모리를 찍어낼 제조 공장(Fab)의 생산 능력이 이미 물리적 한계에 다다랐음.
결과적으로 돈이 아무리 많아도 칩을 사지 못하는 초유의 기현상이 벌어지고 있는 것임.
병목의 핵심: TSMC 3나노(N3) 웨이퍼의 증발

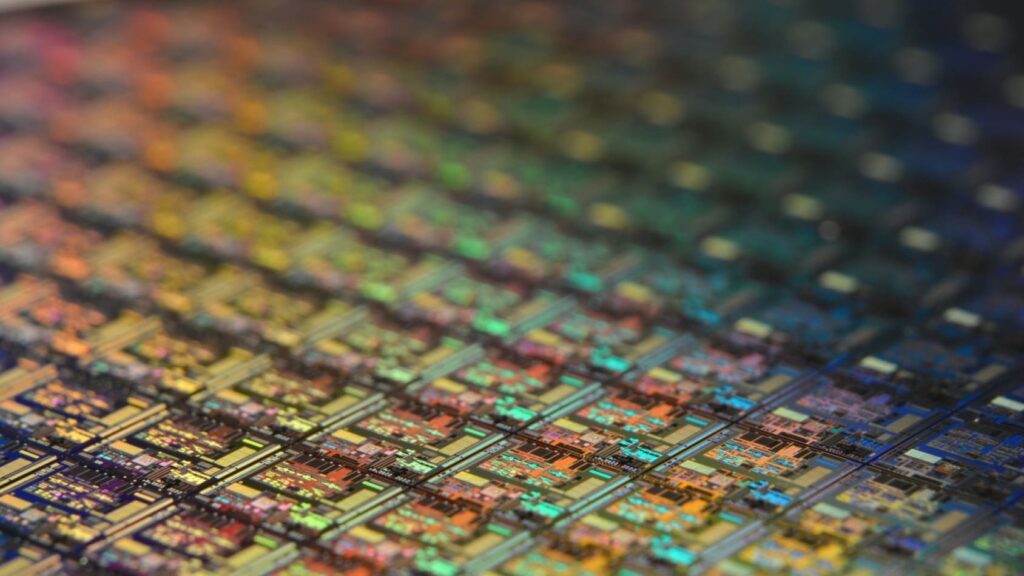

현재 AI 반도체 공급망에서 가장 치명적인 막힘 구간을 유발하는 원흉은 바로 대만 TSMC의 3나노(N3) 로직 웨이퍼 생산 라인임.
초미세 공정의 결정체인 TSMC의 3나노 기술은 2023년 도입 초기만 해도 애플의 아이폰, 맥북 등 스마트폰과 PC 부품 생산에 주로 사용되었음.
그러나 2026년을 기점으로 전 세계의 모든 주요 AI 가속기 제품군이 일제히 3나노 공정으로 전환되면서 거대한 수요 충격이 발생했음.
엔비디아는 차세대 루빈(Rubin) 모델에 3나노 공정을 전격 적용했으며, 경쟁사인 AMD 역시 신규 모델인 MI350X부터 3나노 공정을 적극적으로 채택했음.
구글의 TPU v7, AWS의 트레이니엄(Trainium)3, 메타의 MTIA 등 빅테크들이 자체 개발한 AI 칩들도 약속이나 한 듯 모두 3나노 생산 라인으로 몰려들고 있음.
심지어 AI 연산 칩뿐만 아니라, 데이터센터 내부의 거대한 인터넷 트래픽을 감당해야 하는 최첨단 네트워크 스위치 칩들마저 3나노 공정을 필수적으로 요구하는 실정임.
이처럼 전 세계의 AI 관련 수요가 한꺼번에 3나노 공정으로 쏟아지면서, 글로벌 파운드리 1인자인 TSMC조차 이 거대한 수요 폭발을 감당하지 못하고 허를 찔리고 말았음.
역사상 가장 거대한 컴퓨팅 확장기가 2022년 말부터 시작되었음에도, TSMC의 설비 투자는 2025년에 이르러서야 이전 최고치를 경신하는 데 그쳤음.
TSMC는 뒤늦게 고객사의 폭발적인 수요를 체감하고 올해 역대 최대 규모의 공장 증설 투자를 단행하고 나섰음.

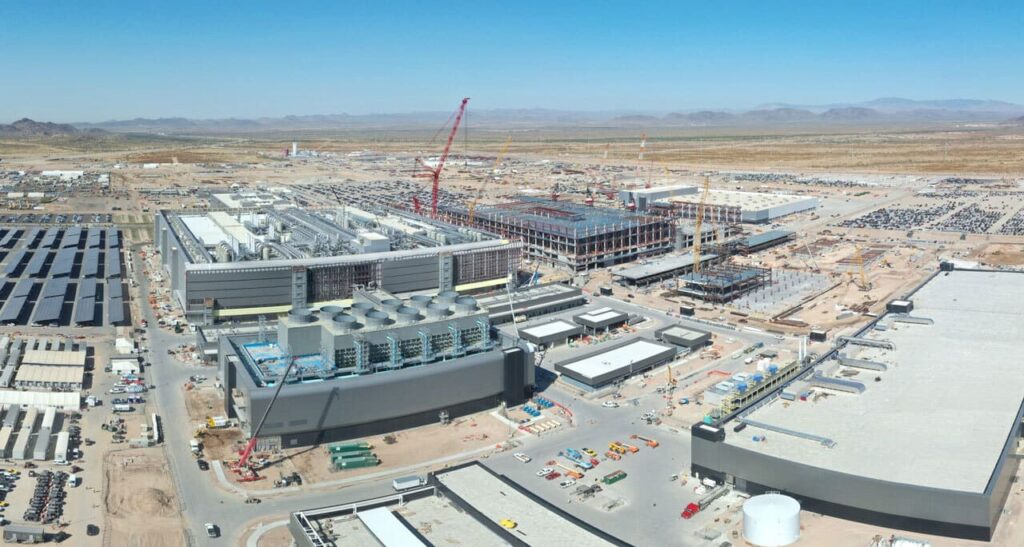

하지만 미세먼지를 완벽히 통제하는 반도체 클린룸을 새로 짓고 수천억 원에 달하는 고가의 장비를 설치해 실제 양산에 돌입하기까지는 최소 2년 이상의 물리적 시간이 절대적으로 필요함.
따라서 향후 2년간 TSMC는 시장이 요구하는 물량을 절대 100% 맞출 수 없으며, 팹리스 기업들은 한정된 3나노 할당량을 쟁취하기 위해 사활을 건 제로섬 게임을 벌여야만 함.
3. 스마트폰 칩을 밀어내는 AI 반도체
한정된 생산 능력 앞에서 TSMC는 결국 고객사들의 생사를 가르는 절대적인 ‘킹메이커’ 역할을 수행하게 되었음.
TSMC 입장에서 AI 가속기를 주문하는 빅테크 고객들은 무조건 1순위로 우대해야 할 VIP 고객일 수밖에 없음.
AI 칩은 일반 모바일 칩보다 덩치가 훨씬 크고 칩을 연결하는 첨단 패키징 기술이 복잡하게 얽혀 있어, 제품 한 개당 평균 판매 단가(ASP)가 압도적으로 높기 때문임.
무엇보다 AI 기업들은 당장의 연산 능력을 확보하기 위해서라면 비용을 전혀 따지지 않고 막대한 자금을 지불할 준비가 되어 있음.
반면 스마트폰이나 PC 시장은 이미 성장이 정체된 포화 상태에 이르렀기 때문에 부품 단가를 무한정 올려 받기가 매우 어려움.
결과적으로 2026년 기준 TSMC 3나노 전체 생산량의 약 60%를 AI 관련 칩(가속기, 중앙처리장치, 네트워킹 칩)이 싹쓸이할 것으로 전망됨.
이러한 특정 산업으로의 쏠림 현상은 2027년에 더욱 심화되어, AI 수요가 전체 3나노 물량의 86%를 차지하며 스마트폰과 PC용 반도체 원판을 거의 완전히 밀어낼 것으로 보임.
생산 라인을 제대로 배정받지 못한 기타 산업군의 고객사들은 울며 겨자 먹기로 성능이 떨어지는 기존 구형 공정에 머물러야 함.
혹은 무리한 비용을 감수하고서라도 더 미세한 2나노 공정으로 조기 전환해야 하는 궁지로 내몰렸음.
상황이 이렇다 보니 일부 기업들은 TSMC에만 절대적으로 의존하던 단일 공급망 전략을 수정하여, 삼성전자나 인텔의 위탁 생산(파운드리) 라인으로 눈을 돌리며 생존을 위한 공급망 다변화를 적극 시도하고 있음.
스마트폰 시장의 부진이 AI 산업엔 호재?
아이러니하게도 최근 뚜렷해진 스마트폰 시장의 수요 둔화가 꽉 막힌 AI 반도체 공급망에 숨통을 틔워줄 유일한 비상구로 주목받고 있음.
최근 메모리 반도체 가격의 가파른 상승세가 스마트폰 제조 원가에 고스란히 반영되면서 완제품 기기 가격이 오르고 소비자의 구매 심리가 빠르게 꺾이고 있음.
업계 일각에서는 올해 스마트폰 출하량이 전년 대비 두 자릿수 감소세를 기록할 수 있다는 비관적인 전망마저 내놓고 있음.
만약 애플이나 퀄컴 같은 대형 모바일 칩셋 고객사들이 스마트폰 판매 부진을 이유로 3나노 웨이퍼 주문을 대폭 축소한다면, 그 빈자리는 즉각 고부가가치의 AI 가속기 생산 라인으로 전환될 수 있음.
시장 시뮬레이션에 따르면, 스마트폰용 3나노 웨이퍼 주문이 단 5%만 줄어들어도 엔비디아의 최신 GPU를 약 10만 개, 혹은 구글의 자체 연산 칩을 약 30만 개 더 생산할 수 있는 여력이 생김.
만약 스마트폰 수요가 25% 급감하는 극단적인 상황이 연출된다면, 무려 70만 개의 신형 GPU가 시장에 추가로 공급될 수 있는 막대한 물량임.
하지만 연산을 담당하는 논리 회로(로직 칩)의 생산 숨통이 트인다고 해서 최첨단 AI 연산 장치가 곧바로 완성되는 것은 결코 아님.
진짜 해결하기 어려운 끔찍한 병목 현상은 실리콘 칩의 연산을 뒷받침할 ‘초고성능 메모리 반도체’ 공급망에서 발생하고 있기 때문임.
병목의 끝판왕: 일반 D램 씨를 말리는 HBM 대란
로직 칩 생산의 한계 다음으로 전 세계 AI 공급망의 목을 강하게 조르는 가장 거대한 족쇄는 바로 HBM(고대역폭 메모리) 부족 사태임.
글로벌 메모리 제조사들이 빗발치는 AI 수요를 맞추기 위해 제한된 공정 능력을 HBM 생산에 다 쏟아부으면서, 역설적으로 산업 전반을 지탱하던 일반 범용 메모리 공급 생태계가 무너지고 있음.

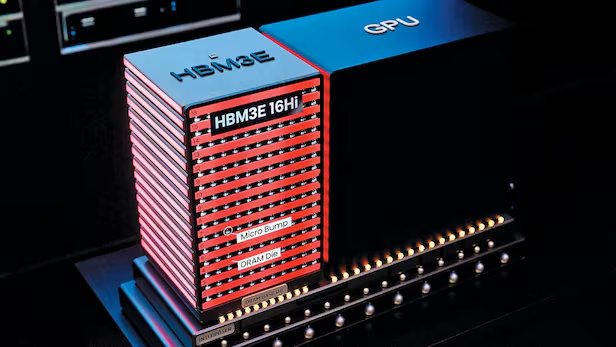

HBM(High Bandwidth Memory)은 대량의 데이터를 한 번에 빠르게 처리할 수 있도록 D램을 아파트처럼 수직으로 여러 층 쌓아 올린 초고속 메모리 반도체임.
층층이 미세하게 구멍을 뚫어 쌓는 복잡한 구조적 특성상, 일반 범용 D램을 만들 때보다 웨이퍼(반도체 원판)를 무려 3배나 더 많이 소모하는 이른바 ‘공간 괴물’임.
올해부터 본격화되는 4세대 HBM4 시대나 내년의 HBM4E 시대로 넘어가면 웨이퍼 소모량은 기존 대비 4배 이상으로 훌쩍 급증하게 됨.
즉, 고수익성의 HBM 생산 물량을 늘리면 늘릴수록 스마트폰, PC, 일반 기업용 서버 컴퓨터에 탑재되어야 할 범용 D램의 생산 라인이 급격히 자취를 감추게 되는 구조임.
여기에 더해 엔비디아의 최신 가속기들은 칩 하나당 들어가는 HBM 탑재 용량을 이전 세대 대비 50%에서 최대 4배까지 대폭 늘리고 있음.
메모리에 요구되는 데이터 전송 속도와 발열 제어 기준 또한 가혹해져서, 최신 제품부터는 제조사가 통과해야 할 납품 조건의 문턱이 비교할 수 없이 높아졌음.
마이크론 등 일부 후발 제조사들은 이 까다로운 불량률 기준(수율)을 맞추는 데 심각한 기술적 어려움을 겪고 있어, 시장에 실제로 풀리는 양품의 HBM 공급량은 예상보다 더 줄어들 수밖에 없음.
과거에는 HBM을 팔 때 남는 이익률이 일반 메모리보다 압도적으로 높았지만, 지금은 범용 D램 공급 자체가 너무나 희귀해져서 일반 D램을 파는 마진율이 HBM을 역전하는 초유의 기현상까지 관측되고 있음.
이제 AI 기업들은 메모리 제조사들이 범용 D램 대신 HBM 생산 라인을 지속해서 유지하도록 설득하기 위해, 과거보다 훨씬 더 비싼 프리미엄(웃돈)을 지불해야만 하는 피 말리는 눈치 싸움에 돌입했음.
첨단 패키징(CoWoS) 제약은 풀렸지만 본질은 전공정
불과 얼마 전까지만 해도 AI 반도체 공급 부족 사태의 주범은 칩을 촘촘히 묶어주는 기술인 ‘CoWoS’의 역량 부족으로 꼽혔음.

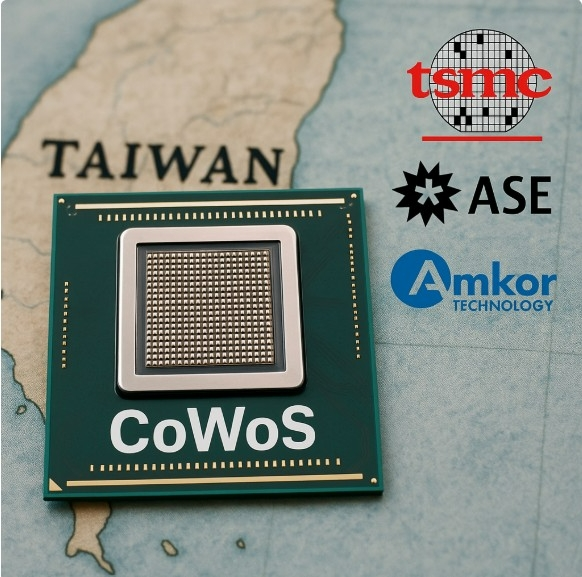

CoWoS란 여러 칩을 하나의 기판 위에 정밀하게 올려 데이터 처리 성능을 극대화하는 TSMC만의 독보적인 첨단 포장(패키징) 기술임.
하지만 현재 칩을 포장하는 후공정(패키징) 분야의 병목은, 칩 자체의 미세 회로를 그리는 전공정(프론트엔드) 웨이퍼 공급 제약에 비하면 매우 빠르게 완화되고 있는 추세임.
본질적으로 포장해야 할 알맹이인 실리콘 칩(웨이퍼) 자체가 생산되지 않는데, 무작정 패키징 공장만 크게 짓는 것은 기업 입장에서 엄청난 낭비이자 아무런 의미가 없는 투자이기 때문임.
게다가 ASE나 앰코(Amkor) 같은 외부 후공정 전문 기업(OSAT)으로의 위탁 물량이 성공적으로 늘어나고 있음.
더불어 인텔의 EMIB 등 이를 대체할 수 있는 새로운 차세대 포장 기술이 시장에 안착하면서 패키징 단계의 숨통은 상당 부분 트였음.
결국 2026년 이후 펼쳐질 글로벌 AI 대항해 시대의 가장 결정적인 승부처는 ‘누가 가장 먼저 한정된 TSMC의 3나노 웨이퍼와 최고 사양의 HBM 물량을 독점적으로 선점하는가’에 달려 있음.
이 거대한 실리콘 부족 사태는 단순히 일시적인 부품난을 넘어, 향후 10년간 글로벌 테크 패권의 지형을 결정짓는 강력하고 냉혹한 통제 변수로 작용할 것임.
한 줄 요약
폭발하는 AI 수요가 반도체 공장 증설의 물리적 한계를 초과하면서, 빅테크 기업들이 천문학적 자본을 쏟아부어도 3나노 초미세 칩과 초고속 메모리(HBM)를 구할 수 없는 사상 초유의 절대 공급 부족 시대가 도래했음.
